由于缺乏地面和水面的直接支撑，重力对于航空航天器的影响程度之大，是其它交通载具，比如
汽车、火车、轮船所完全无法相比的。相应的，重量控制也就必然成为飞机设计中的极端核心问题之
一。
　　

图1：机翼产生升力的原理

    飞机要克服重力在天空中飞行，需要通过机翼上下表面不同流动速度的空气产生压力差形成向
上的升力，而这个过程中会伴随产生各种形式的阻力。重量越大，飞机需要产生的升力也就越多——
这必然引起阻力的大幅度增加。另一方面，发动机推力克服飞机飞行阻力以后的剩余推力变得越来
越小，而飞机的质量却增加了；参照牛顿第二定律F=MA就可以知道，这必然导致飞机加速、爬升
能力的降低。
　　
　　基于这种双重负面影响，对于任何一架飞机的设计来说，从最初的基本布局类型、大致尺
寸选择，直到后期的详细设计以至于定型后的各种改进过程中；如何在保证功能和性能不缩水
的情况下尽可能的减小重量，始终是飞机设计单位时刻关注的问题。

图2：歼10B结构上减轻了一定的重量，但1吨？呵呵。
　　
　　在刨掉发动机和各种机载设备以后，飞机本身的结构其实并不重。从二代机到三代机的发
展过程中，飞机结构重量占飞机空机重量的比例从33-37%下降到了30-32%（注1）。从二代
机中结构最笨重的型号到三代机中结构最轻巧的型号，差距也仅有7%。至于最近网络盛传
歼10B通过更换复合材料，结构减重达到1吨以上的消息，这仅仅是个转发五百万次也不会
被嫖娼的谣言。
　　
　　对于歼10这样空重在8.6-8.7吨的三代机来说，其中机体结构重量只占2.8吨左右。
即使是减重1吨，也意味着结构重量至少减轻1/3以上，结构重量系数下降8%以上，不到
24%；哪怕是F22的结构重量系数也达到了27.8%（注2）。这种继承主要结构的三代机
改型对四代机形成结构上的压倒性超越，在工程技术领域是没有任何可能性的，只不过
是政治宣传罢了。
    [注1、2，《先进战斗机结构选材与制造工艺需求分析》 北京航空工程技术中心]
　　
　　在重量进一步减轻的同时，三代机的结构性能也是二代机所完全无法相比的。这在
我国歼10的发展过程中体现的极为明显；最主要的三个特征就是更高的允许速压、更
苛刻的载荷谱、更长的实际使用寿命。
　　
二：速压的问题

　　速压的准确定义有些枯燥和不好理解，读者可以近似的认为它是飞机在推开空气
的飞行过程中，空气反过来对飞机形成的压力。即使是在中心区域，台风风力形成的
速压一般也仅在66-85kg/㎡之间；而现代战斗机在最大速度飞行时候，承受的压力
是台风中心压力的几十倍、上百倍以上。
　　
　　速压 = 0.5 x 空气密度 x 速度的平方值；与空气密度成正比，与速度的平
方成正比。最大允许速压指标是任何一种飞机结构在使用中的绝对底线，飞行员在
任何情况下都绝对不能逾越，否则必定导致飞机结构破损、引发空中解体。事实上
在接近最大速压的飞行中，战斗机出现外表面的蒙皮撕裂、铆钉脱落，内部的设备
安装支架变形都是很常见的情况（注3）。
　　[注3：《飞行试验工程》]
　　
　
　
图3:F14的一起低空高速飞行解体事故截图
视频地址:http://v.qq.com/boke/page/0/W/Q/0SEicgIiNWQ.html
　　
　　例如苏27早期由于减重过度引起结构强度不足，在接近最大设计速压的高速试
飞中频繁出现结构损坏、解体的事故。1983年T10-17号机出现大部分机翼解体、
垂直尾翼被从机翼上飞出的结构件砍断的严重事故，但是英雄的试飞员萨多夫尼科
夫居然把这架残骸一样的飞机平安降落回了机场；遭遇同样厄运的T10-21号机虽
然坠毁，不过飞行员弹射逃生成功。和后来的这两次事故相比，1981年的T10-12
号机就没有那么幸运了，它的结构解体首先出现在前机身，试飞员科马罗夫壮烈牺牲。
   [注：《战斗机先进技术文集》]
　　
　　对于提升飞机的最大速度性能来说，速压指标的大幅进步能带来的收益相对较
小——因为速度与速压的平方根成正比。相比于歼7、歼8系列的7500kg/㎡（注4），
歼10速压指标达到三代战斗机的主流标准9400kg/㎡，提升超过21%；体现在低空
（取标准大气下海拔500米高度计算）高速性能上，则是从M1.04提升到M1.17。
　　[注：《中国飞机手册》]
　　
　　第三代战斗机速压指标提升的最主要意义在于获得更高的升力，以改善机动性能
——飞机的所有机动动作，都是通过消耗升力与发动机推力，以克服阻力和重力作用
完成的。比如战斗机的盘旋动作就需要大量的升力进行支撑，升力越多盘旋动作完成
的也就越快，所需要的半径也越小——机动性也就更好。大多数第三代战斗机都允许在
盘旋过程中达到9G过载，此时升力已经达到战斗机重量的9倍。

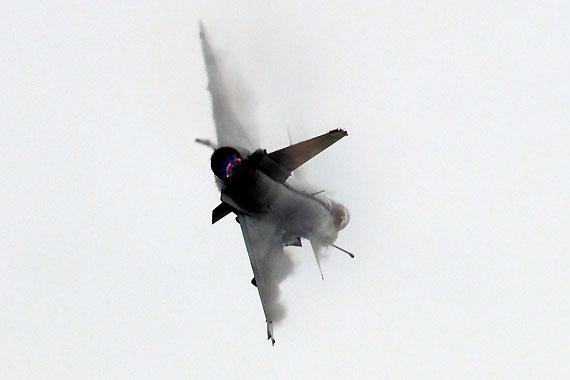

图：战斗机进行高过载盘旋，此时升力数倍于重力
　　
　　之前提到飞机的升力是由机翼上下表面形成的压力差形成的，而这个结论的数学
表达形式正是升力公式的概念：每平方米机翼所产生的升力等于升力系数与速压的乘
积。升力系数代表着飞机从自身承受的压力中榨取升力的效率。一架飞机是否能在各
种速度、高度、过载、飞行姿态等条件下，都能以尽可能小的阻力代价获取尽可能高
的升力系数，首先就要看它的气动外形和飞行控制系统设计水平如何了。
　　
　　如果将战斗机比喻为职业拳击手，那么升力系数就是一个人的技能训练水平，而
速压指标则代表着他的体重级别。因为升力的本质就是压力，想要获得多少升力，首
先就要承担得起数倍、十数倍于此的压力。
　　
　　在相同的技能水平下，中量级拳手向重量级选手挑战的结果，喜欢看拳击赛的读
者自然很清楚——那只是单方面的殴打罢了。依靠结构的高速压指标，三代机可以在二
代机不允许的高度、速度上进行更高过载的机动飞行，这对于空战中的主动权争夺是
完全压倒性的优势。
　　
　　

　　
　　即使是给二代机换上和三代机一样先进的气动外形、一样先进的飞行控制系
统、一样先进的大推力发动机；仅仅是结构速压指标这一条，就决定了二代机的
机动性能至少要落后20%以上。任何声称二代机通过改进就可以抗衡三代机的言
论，都是政治宣传谎言。
　　
三：载荷谱和寿命

　　机械产品的真实寿命极大程度上取决于它的使用强度，就好像一把菜刀一样，
每天只是切切白菜萝卜，用上10年不难；但如果频繁干一些剁骨斩筋的重活，那
么用上一个月就崩口卷刃只能报废也不奇怪。同理，一架战斗机如果长期进行频
繁的大速压和剧烈机动飞行，巨大的气动压力和由此带来的反复变形必然会快速
消耗掉飞机的结构寿命。
　　
　　载荷谱就是用来确定飞机使用强度的一系列各种各样的相关标准。飞机结构
的指标论证围绕着它展开，寿命结果也是依据它计算、修正而来。各种飞机都有
不同的一大堆载荷谱，标明了它在一段时间的飞行过程中，各种任务条件下其结
构会经受多少次各种类型、大小的载荷。上文中提到的“过载”就是其中相当重要
的一个评判标准。
　　
　　最大使用过载和最大允许速压不同，它是允许超载的。绝大多数战斗机的结
构强度上都为此留有50%的额外余量；不过也有极少数例外，EF2000就只有40%。
这个余量既是安全性的可靠保证，也是飞机寿命储备的重要来源。比如最大允许
9G过载的战斗机，结构可以保证很短时间内14.5G不解体；新设计的飞机，在结
构强度试验做到67%指标的时候就可以允许首飞。葛文墉就曾经意外的在歼7
（最大使用过载7G）试飞过程中短时间进入过9.2G状态，超载30%以上，事后检
查也并未发现飞机结构的可见变形和破坏。

　　而从寿命储备的角度看，如果无法确定飞机将来会以怎样的强度和频率飞行，
那么结构寿命的计算自然也无从谈起。苏37（编号711）意外坠毁的最主要原因
就是长期的飞行表演中，频繁的高过载机动提前透支了全部的结构寿命而未受足
够重视，它最后阶段其实已经是以结构报废状态在飞行了。



　　比如我国最新的国家军用标准中，对于机动载荷系数谱就有如下的规定（针对
飞机设计，不代表实际飞行使用），教练机每1000小时飞行中，6G过载76次，最
大过载7.5G出现在高级训练阶段，仅有1次。而战斗机的标准就要残酷的多，6G
过载达到5051次，7G过载1115次，8G过载236次，9G过载的次数达到61次，
10G过载（超载状态）达到15次——歼20的结构寿命即遵循这一标准。很显然，
同一款飞机按照这两种不同的标准进行使用，最后的实际寿命会相差极大——这也
是教练机看起来更便宜但却寿命更长的根本原因所在。
　　[注：《GJB 67.6A-2008 军用飞机结构强度规范》]

　　事实上就算都是战斗机，不同年代、不同的型号，设计标准中载荷谱也都
各不相同。随着飞机结构设计水平、军队训练强度的提升，载荷谱标准也一直
都在变的越来越残酷。F15A/B、F16A/B设计年代相近，最初的寿命标准也都
是4000小时；但F15A/B/C/D的最大过载只是7.33G，F16A/B的载荷标准就
提升到了每1000飞行小时中20次9G过载的水平（注）。如果按照现代战斗机
的最大载荷标准，歼8全系列连谈寿命问题的资格都没有——它受机翼机身连接
处结构设计缺陷的限制，最大允许过载仅有6.5G；即使是把全部的结构强度
余量算进去都坚持不到10G，只能以解体告终。
　　[注：《关于新一代飞机的设计载荷》]
　　[注：《浅析歼八飞机机体结构设计的四个问题》]
　　
　　歼10系列不仅拥有标称5000小时（7500次飞行/起落、20年服役期）的设
计寿命（注），达到了苏27SK/歼11B（注）系列的2倍。而且作为一款完全按
照西方三代机规范标准设计的型号，它在载荷谱的含金量上同样是国内其它任
何三代飞机所完全无法相比的。这也是歼10飞行部队普遍战斗力高昂的主要原
因之一：同样训练一年，歼10系列飞行员在各种极限状态下的飞行次数和累
积时间可以是其它三代机飞行员的数倍甚至十数倍。
　　[注：《关于高教机寿命指标要求与实现寿命指标技术途径的探讨》]
　　[注：《飞机结构典型故障分析与设计改进》]
　　
　　
四：苏27的定性设计——当旧路走到极致
　　
　　人类在每一个科学技术领域的认知进步，都要经历一个从无到有、
从浅到深、从蒙昧到明晰的过程；这种规律反应在飞机结构设计上，就
是从定性设计到定量设计的变化（注）。歼10正是我国第一款实现结
构定量设计的飞机。
　　[注：《现代飞机结构设计》]
　　
　　传统的定性设计时代，设计单位的理论认识水平和计算能力都
很低下。人们首先认定验收合格的材料与部件是不存在缺陷的，继
而在这个基础上根据已有的理论（比如经典的工程梁理论）和经验，
选出合理的方案；随后开始粗略的估算和选择结构部件的截面尺寸，
再进一步对强度与刚度性能进行校核。如果强度、刚度不足，则加
大截面尺寸增重补强；如果剩余强度太大，便反之进行减重。
　　
　　这种设计方法在计算过程中简化的非常厉害，计算结果很容易
与试验结果出现较大偏差。如果设计人员的理论素养、经验水平和
试验数量上不能达到非常高的水准，那么在复杂的结构设计中要获
得出色的性能是不可能的。
　　
　　定性设计的巅峰出现在苏27的研制过程中。超大尺寸、对于结
构强度和刚度特性非常不利的气动外形设计、以及新结构设计理论
与相应计算能力的匮乏，种种不利因素耦合在一起形成了巨大的噩
梦。在理论与计算水平严重不足的情况下，苏27结构研制过程中对
实际试验的依赖达到了空前绝后的地步。



图：苏27结构是靠反复试验补强出来的

　　比如该机最初仅按照90%的强度指标设计结构，随后按照100%
的标准进行强度试验；在结构上的薄弱环节出现变形、断裂以后，
再进行针对性的补强设计。这种甚至不惜大量参照客机设计经验疯
狂减重、在试验和飞行中暴露缺陷、修改设计增重补救的循环一直
贯穿着苏27整个家族的前中期发展历程；上文提及的3次大速压解
体仅仅是其结构事故中的冰山一角。作为苏27家族第一批基本解决
结构强度问题的改型，苏27sk的空重从16.3吨增加到16.87吨，
增重570公斤；寿命也从2000小时提升到2500小时。
　　
　　尽管寿命等性能不佳，但不容置疑的是苏27系列的结构最终
获得了相当高的效率。在破坏性的疲劳强度试验中，苏27结构的
各处裂纹会以非常均匀、和缓的趋势发展，到部件最终断裂时会
形成比较均匀的多个小块。试验结果证明苏27对结构各处的寿
命消耗速度是相当一致的，而且在对裂纹影响范围、扩展速度的
控制上也卓有成效。这意味着苏27获得了近乎于从F16开始的西
方三代机才有的损伤容限的结构功能，而后者必须依靠先进的多
的理论、手段才能完成设计。
　　
　　苏27的研制过程我们必须敬畏，但总体方向却不值得效仿。
落后的结构理论和计算手段，一方面使得设计者在极其频繁的设
计修改中每一次都要依赖大量试验结果进行支持，另一方面又严
重限制了试验内容设计安排、数据结果提取分析的水平。设计过
程的低效，使苏27研制过程中对于各种资源——尤其是试飞员生命
的消耗达到了极难令人接受的地步。在当时的航空强国中，再没
有任何其它国家在政治经济制度上能够容忍这样的做法。
　　
　　和苏27不同，歼10的结构走上了一条高效、安全，而且潜力
无穷的定量设计道路。它不仅自身获得了巨大的成功，而且正在
指引着今天的歼20发展壮大。

五：新标准背后的理论、手段与定量设计
　　
　　歼10在结构设计中遵循的几个主要国家军用标准系列，比如
GJB67-85、776-89、775-89，它们全部是美国空军标准的引
进版本；分别对应Mil-A-8860A、83444和MIL-STD-1530。
这些标准不仅代表了美国空军在70年代中期对飞机结构的认识水
平，而且意味着一套全新的设计、制造、使用维护体系。
　　
　　随着飞机结构设计的要求越来越高，人们必须在截面尺寸更小
的部件上实现更高的强度、刚度指标。结构中可以分担受力的冗
余部分越来越少，有效的减轻部件重量的同时也带来了巨大的风险：
材料中隐藏的一道微小裂纹，或者加工时留下的一条明显刀痕，都
有可能在巨大的压力和反复变形作用下迅速发展成足以导致整个部
件彻底断裂的贯穿性裂纹。
　　
　　上世纪60年代中期到70年代初，以高强度使用作为导火索，轻
重量、高性能的结构设计矛盾在美国飞机上集中爆发。包括F111和
F4在内的大量新飞机结构件出现严重的断裂现象，使飞机提前报废
甚至是坠毁。比如1969年一架F111机翼解体导致机毁人亡，而这
架飞机只飞行了一百多小时。
　　
　　检测结论逼迫人们承认，制造飞机的材料和部件中必然存在着
大量的微观缺陷，并导致了50%以上的结构疲劳失效；改善材料和
工艺水平可以减少、但无法消除这种现象。这使飞机结构设计中开
始正式引入断裂力学理论，系统性的研究结构部件裂纹如何发生、
扩展、并引起整个部件的断裂。
　　
　　这些成果最终变成了相当详细的指导标准，使设计师在设计时
不仅能掌握结构部件会在什么条件下破坏；而且还知道正常使用情
况下，允许结构含有多少、何种类型、大小的裂纹，以及它的寿命
变化。断裂力学理论实际上从40年代后期起就一直在高速发展，而
长期没有得以应用在飞机结构设计中的原因只有一个：分析、计算
能力不足。这一瓶颈最终被电子计算机的高速发展所打破。



图：歼10的进气道结构，现代设计手段的高效、简易、直观是过去只能进行纸上作业时所无法想象的（图片来自公开论文）
　　
　　计算机对于飞机结构的最大贡献在于有限元分析计算，这是一
切先进设计的基础手段，也是现代定量设计与传统定性设计的根本
区别所在。有限元法可以将一个结构部件划分成大量彼此连接的细
小单元，每一个小单元只负责很简单的几个受力情况；通过计算这
些小单元在各种条件下的变化趋势，就可以获得整个部件的近似性
能数据。由于高可信度数据对单元数量的要求非常高，计算量极大，
因此在高性能计算机出现前有限元分析一直难以实用。
　　
　　断裂力学、有限元分析、传统设计经验的三者结合，使飞机结
构设计进入了一个完全不同的时代；它所带来的不仅仅是
Mil-A-8860A、83444和MIL-STD-1530等几个军用标准，还有大
量《耐久性设计手册》这样的规范文件，更为后来的达索CATIA等航
空航天专业设计软件提供了基础。从F16开始的西方战斗机都遵循这
一系列的标准规范，当然越往后的型号所遵循的标准版本也更新。
　　
　　歼10结构的成功，正是建立在这些西方技术和相关体制的引
进基础上。1998年6月2日，成飞集团成为航空系统第一家获得档
案工作目标管理国家一级标准的企业；作为标志性的例子，歼10
的图纸就是完全西方化的，不论是各种标注还是基本的画图风格——
其严谨程度不亚于任何同时代西方三代机。
　　
　　以标注为例，我国其他战斗机结构图纸上只有强度计算人的
签名；而歼10的结构图纸上则包括设计重量与疲劳强度的薄弱点数量。
前者代表着每一个部件生产都实现了高度标准化，为精确重量控制和部
件互换性能提供了基础。而后者则代表每一个部件都在大量的有限元分
析基础上进行了彻底的疲劳试验，所有薄弱点的位置都是已知的。这些
不仅是歼10结构坚固耐用的根本所在，而且也是任何一种长寿命飞机设
计制造中绝不可缺少的标准。

　　在引进西方设计标准规范、软硬件体系的基础上，歼10结构上直
接继承了西方70年代中期以后的设计经验；规避了国内没有独立战斗机
结构设计经验风险的同时，直接达到了一个较高的水平。但是受时代和
我国生产力水平的局限，歼10上还是留下了不少遗憾——并且不止于结
构方面；它们有些已经被克服，有些却仍然困扰着歼10。

————————————————————————————————————————————————————————————————————————

PS，腾讯军事改版后不方便再用“怕冷的狗”这种网络ID作为笔名，所以改用“候知健”。然后这篇文带了不少数据出来，编辑把不准能不能发，阉割了不少。

PS2：以色列的“狮”战斗机除了航空电子设备以外，气动，控制全都是坑，真抄了那个玩意歼10就废了。和以色列合作有两个主要目的，第一个是航空电子技术引进；第二是以色列是极其重要的欧美技术二道贩子，在三代机设计技术里很多美国当时最新的标准规范都是通过以色列搞到的。论设计咨询和指导，法国等国家的帮助才是最大的。
